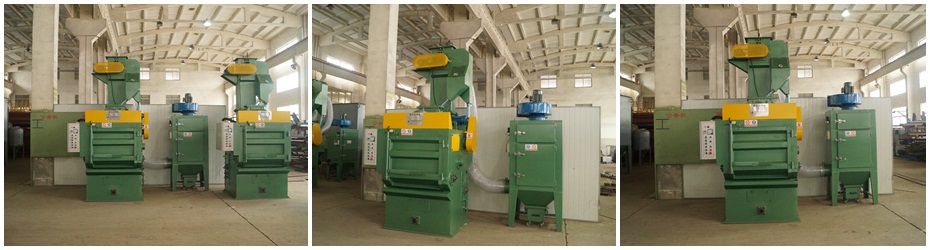

履带式抛丸清理机主要用户是机床厂、汽车厂、弹簧厂、热处理车间、铸造车间和冲压车间。履带式抛丸机利用高速回转的叶轮，将弹丸抛向滚筒内连续翻转的工件上，达到清理的目的。它适合对各行业中的小小型铸件、锻件、冲压件等进行抛丸除锈、去除氧化皮和表面强化，特别适用于不怕碰撞的零件的表面清理及强化。铸件经过抛丸清理，加工面便于下道机械加工工序，不但可节省加工时间，而且可保护机床和刀具不受损坏;非加工面涂漆后，经久不脱，提高产品使用寿命和外观质量。
技术参数
型号 | Q324 | Q326 | Q328 | Qr3210 |
生产率(T/h) | 0.3-0.6 | 0.6-1.2 | 3-5 | 1.5-2.5 |
加料量(kg) | 200 | 400 | 600 | |
单件最大重量(kg) | 5 | 10 | 15 | 30 |
端盘直径（mm） | 400 | 650 | 800 | 100 |
有效容积(m³) | 0.05 | 0.15 | 0.25 | 0.3 |
抛丸量(kg/min) | 40 | 150 | 220 | 250 |
除尘风量(m³/h) | 2000 | 2200 | 3000 | 5000 |
功率消耗(kw) | 6 | 12.6 | 24.6 | 24.3 |
外形尺寸(mm) | 3681*1650*5800 | 3644*2926*5856 | 3972*2600*4768 |
注：可根据用户产品特征设计制作已满足生产需求的非标设备。
主机结构

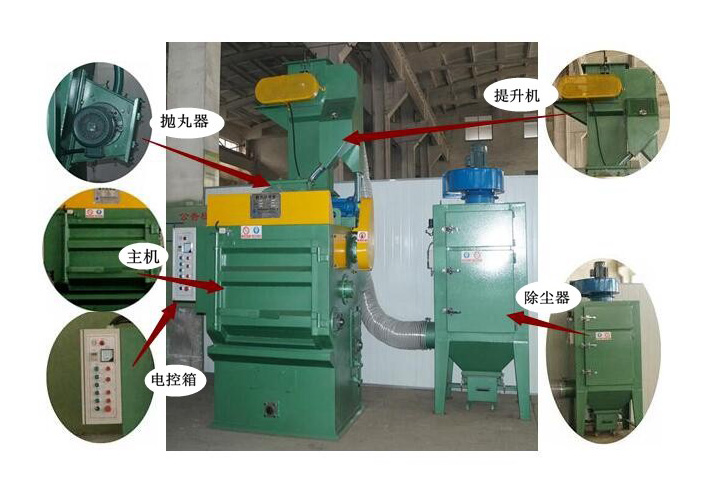

本机由清理室、履带传动 、弹丸循环系统、抛丸器、分离器、上料系统及门架系统、除尘器、电器等部分组成。
结构原理
结构原理：在清理室中加入规定数量的工件，机器启动后，滚筒开始旋转，被清理的工件由橡胶履带带动在滚筒内作连续均匀的翻转，同时抛丸器高效抛出弹丸形成扇形弹束，均匀的打在工件表面上，从而达到清理和强化的目的。抛出的弹丸及砂粒，经橡胶履带均匀排布的小孔流入清理室底部的钢板筛上，钢板筛将较大颗粒筛出钢丸及细砂落至筛下的螺旋输送器，被送入提升机内，由提升机提至丸砂分离器中进行分离，粉尘由风机吸送至滤筒式除尘器内经滤筒过滤，清洁空气排放大气，滤筒上的灰尘有脉冲反吹落入除尘器下部集尘箱内，定期除尘。旧砂经流砂管流入废砂桶内(用户自备)。由分离器中钢板筛筛下的较大颗粒与未能分离完成的丸砂混合物，经流丸管流入清理室。重新参加分离，分离后干净的弹丸，经流丸管再次流入抛丸器内重新开始抛丸工作。
